Gummi-eltemaskinapplikasjoner i kabelsammensetningsbehandling

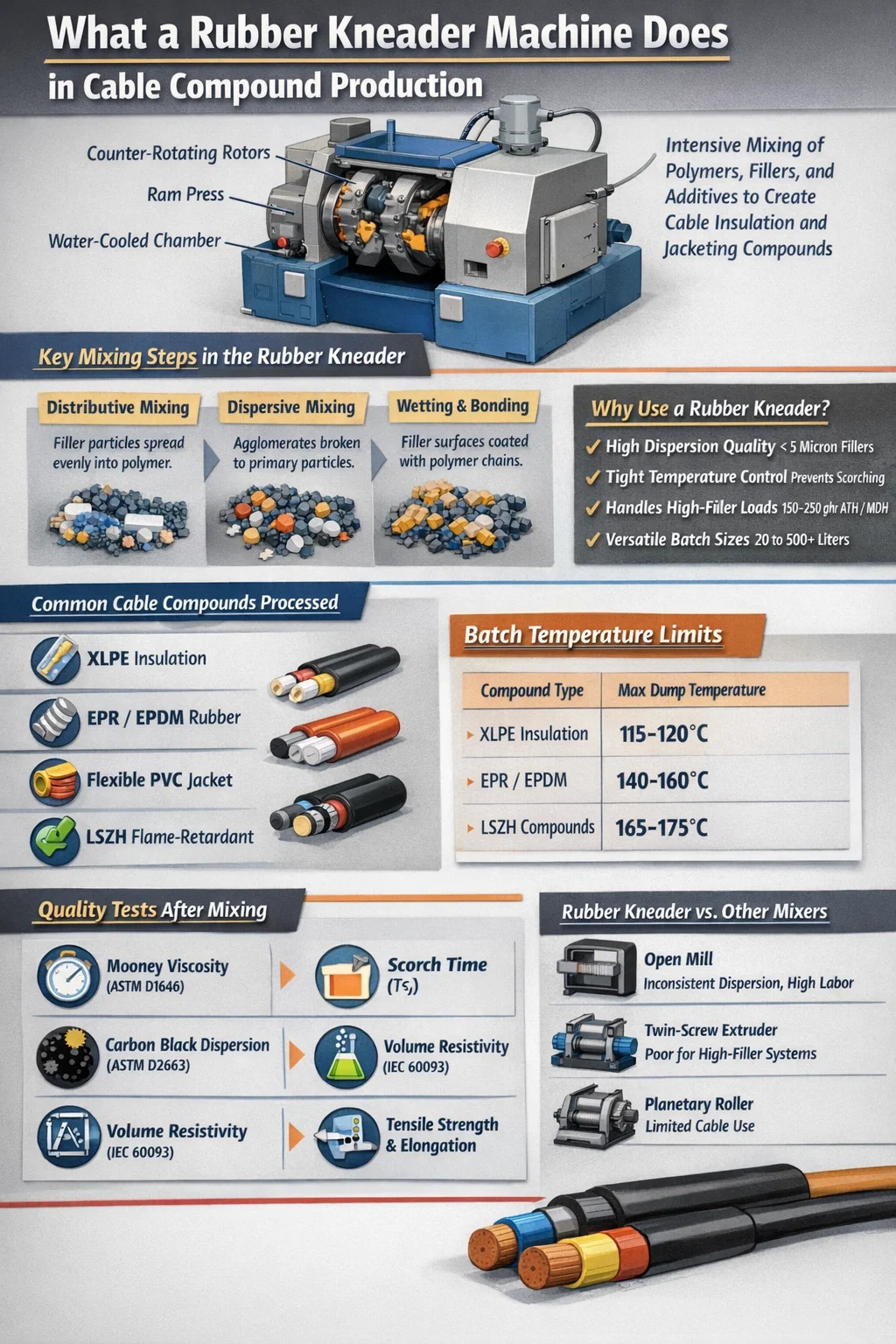

Hva en Gummi elter Maskinen gjør det faktisk i kabelsammensatt produksjon

En gummieltemaskin - også kalt en intern blander eller dispersjonselter - er kjerneblandingsutstyret som brukes til å transformere rågummi eller polymerbasematerialer til ferdige kabelblandinger klare for ekstrudering. Ved kabelproduksjon må forbindelsen oppfylle strenge elektriske, mekaniske og termiske krav. Gummi-elteren oppnår dette ved å bruke intens skjærspenning, kompresjon og varme for å blande elastomerer, fyllstoffer, myknere, antioksidanter, flammehemmere og vulkaniseringsmidler til en jevn, bearbeidbar masse.

Det direkte svaret: en gummieltemaskin er uunnværlig i prosessering av kabelblandinger fordi ingen annen batch-blandingsteknologi gir den samme kombinasjonen av dispersjonskvalitet, termisk kontroll og gjennomstrømningskapasitet for elastomere systemer med høy viskositet. Åpen mølleblanding kan ikke matche det lukkede, kontrollerte blandemiljøet. Twin-skrue kontinuerlige miksere mangler fleksibiliteten for kortsiktig, multi-oppskriftsproduksjon som er typisk for kabelblandingsanlegg.

Kabelisolasjon og mantelforbindelser inneholder vanligvis 15 til 30 individuelle ingredienser. Å få hver ingrediens – spesielt kjønrøk, silika og flammehemmende fyllstoffer – spredt til et primærpartikkelnivå under 5 mikron, avgjør direkte om den ferdige kabelen består dielektrisk styrketesting, aldringstester og flammeutbredelsesstandarder som IEC 60332 eller UL 1666. Gummien roterer eller gir den nødvendige energien til elteren. og våte fylloverflater med polymerkjeder, en oppgave som enklere blandingsmetoder ganske enkelt ikke kan utføre konsekvent.

Kjernekabelblandingstyper behandlet med en gummielter

Kabelprodusenter jobber med et bredt spekter av familier av elastomere og termoplastiske elastomerforbindelser. Hver av dem stiller forskjellige krav til blandeutstyr, og gummielteren håndterer dem alle rutinemessig.

XLPE og PE-baserte isolasjonsforbindelser

Tverrbindbare polyetylen (XLPE)-blandinger for mellom- og høyspenningsstrømkabler krever ekstremt rene blandemiljøer og presis temperaturstyring. Peroksid-tverrbindingsmidler begynner å dekomponere over 120°C, så gummielteren må holde batchtemperaturer under denne terskelen under inkorporering. Moderne vannkjølte eltesystemer oppnår rotoroverflatetemperaturer som er stabile innenfor ±3°C, og forhindrer for tidlig svidning, samtidig som det oppnås en grundig spredning av fyllstoff i partier fra 50 til 500 liter.

EPR og EPDM isolasjonsforbindelser

Etylen-propylengummi (EPR) og etylen-propylen-dien monomer (EPDM) forbindelser er mye brukt for mellomspenningskabler (1 kV til 35 kV) og gruvekabler på grunn av deres utmerkede elektriske egenskaper og ozonmotstand. Disse forbindelsene inneholder vanligvis 60 til 100 deler per hundre gummi (phr) av kalsinert leire eller behandlet silika, og krever høye rotorspisshastigheter - ofte 40 til 60 rpm - og utvidede blandesykluser på 8 til 14 minutter per batch. En gummielter med en fyllfaktor på 0,65 til 0,75 optimerer skjærarbeid på disse stive systemene med høy fyllmasse.

PVC-blanding for fleksible kabeljakker

Selv om PVC er en termoplast, oppfører fleksible PVC-kabelkappeforbindelser som inneholder 40 til 80 phr mykner (typisk DINP eller DIDP) seg reologisk som gummi under blanding og drar enorm nytte av intern mikserbehandling. Gummi-elteren gelerer PVC-harpiksen med mykner raskt og jevnt, og absorberer stabilisatorer, fyllstoffer og pigmenter i en enkelt omgang. Dette gir en homogen forbindelse med konsistent Shore A-hardhet – typisk 60 til 80 – som er kritisk for kabler som må bestå kaldbøyningstesting ved -15 °C eller lavere.

Silikongummiforbindelser for høytemperaturkabler

Silikongummikabler vurdert for kontinuerlig drift ved 150°C til 200°C tjener bil-, romfarts- og industrielle oppvarmingsapplikasjoner. Polydimetylsiloksangummi sammensatt med rykende silika (vanligvis 25 til 45 phr) og silankoblingsmidler krever den milde, men likevel grundige blandingsvirkningen til en gummielter. Overblanding av silikon bryter polymerkjeder og reduserer blandingens viskositet irreversibelt, så eltemaskiner som brukes for silikon er programmert med strengt kontrollerte syklustider og lavere rotorhastigheter på 15 til 30 rpm.

Flammehemmende (FR) og lav-røyk null-halogen (LSZH) forbindelser

LSZH-kabelforbindelser – obligatoriske i jernbane-, metro-, skipsbyggings- og offentlige bygningsinstallasjoner under standarder som EN 50399 og IEC 60332-3 – inneholder 150 til 250 phr mineralske flammehemmere som aluminiumtrihydrat (ATH) eller magnesiumhydroksid (MDH). Disse ultrahøye fyllmengdene presser grensene for alt blandeutstyr. Gummi-elteren er effektivt den eneste batch-mikseren som er i stand til å inkorporere disse fyllstoffnivåene i en EVA-, EBA- eller polyolefin-elastomermatrise samtidig som den opprettholder akseptabel sammensetningsreologi. Rotordesign med tangentiell eller sammengripende geometri velges spesielt for denne applikasjonen, med syklustider på 10 til 18 minutter og batchtemperaturer som holdes nøye under 170°C for å forhindre ATH-dehydrering.

Hvordan gummieltemaskinen håndterer kabelformuleringer med høy fyllmasse

Den største tekniske utfordringen i prosessering av kabelforbindelser er å inkorporere store volumer av fast fyllstoff – karbonsvart for halvledende lag, ATH/MDH for flammehemming, leire for EPR-isolasjon – uten å skape dårlig spredte agglomerater eller degradere polymermatrisen. Gummi-elteren løser dette gjennom tre sekvensielle mekanismer:

1. Distributiv blanding: De motroterende rotorene deler og rekombinerer batchmaterialet gjentatte ganger, og sprer fyllstoffpartikler gjennom polymervolumet. Dette skjer først og fremst i de første 2 til 4 minuttene av blandesyklusen når fyllstoffet fortsatt er agglomerert.
2. Dispersiv blanding: Etter hvert som rotorhastigheten øker eller stempeltrykket faller materiale inn i rotorspalten, bryter skjærspenninger som overstiger kohesivstyrken til fyllstoffagglomeratene dem fra hverandre. Dette er den kritiske fasen for å oppnå dielektrisk spredning i isolasjonsforbindelser.
3. Fukting og overflatekjemi: Fortsatt blanding driver polymerkjeder på fersk eksponerte fyllstoffoverflater, stabiliserer spredning og forhindrer re-agglomerering under påfølgende prosessering. Koblingsmidler tilsatt under blanding kjemisk binder fyllstoff til polymer, og forbedrer blandingens mekaniske og elektriske ytelse permanent.

For en typisk LSZH-blanding som inneholder 200 phr MDH i en EBA-matrise, må gummielteren levere en spesifikk blandeenergi på 0,10 til 0,18 kWh/kg for å oppnå målspredning. Moderne eltekontrollsystemer sporer energitilførsel i sanntid og bruker det som det primære endepunktkriteriet – langt mer pålitelig enn tid alene.

Temperaturkontroll i gummielteroperasjoner for kabelforbindelser

Temperatur er parameteren som oftest forårsaker kabelforbindelsesfeil. For lavt, og fyllstoffer spres ikke; for høy, og sviding, polymernedbrytning eller dehydrering av fyllstoff ødelegger partiet. Gummi-elterens temperaturstyringssystem må håndtere både varmen som genereres av mekanisk arbeid og varmen som må fjernes for å beskytte sensitive ingredienser.

Moderne gummieltemaskiner oppnår disse tette temperaturvinduene gjennom flersones temperaturkontroll: blandekammerveggene, rotorakslene og stemplet er uavhengig temperaturkontrollert ved hjelp av sirkulerende vann eller olje. Infrarøde eller kontakt termoelementer plassert på flere punkter i kammeret gir PLS sanntidsdata for å justere kjølestrømningshastighet eller rotorhastighet automatisk.

Rotorgeometrivalg for kabelblandingsblanding

Rotoren er hjertet i enhver gummieltemaskin, og valget av rotorgeometri påvirker massekvaliteten i kabelapplikasjoner. Tre primære rotorfamilier brukes:

Tangentielle rotorer (ikke-sammengripende)

Tangentielle rotorer roterer i motsatte retninger uten at rotorvingene passerer gjennom hverandres feide volumer. Denne konfigurasjonen gir et større fritt volum – fyllfaktorer opp til 0,80 – og håndterer svært stive blandinger med høyt fyllstoff uten for store dreiemomenttopper. For LSZH-forbindelser med 200 phr mineralfyllstoff er tangentielle rotorer generelt foretrukket. De klassiske 2-vingede og 4-vingede tangentielle designene forblir standard i kabelanlegg over hele verden, med 4-fløyede geometrier som gir raskere inkorporering av pulveraktige fyllstoffer.

Sammengripende rotorer

Sammengripende rotorer passerer gjennom hverandres sone, og skaper et mye tettere rotorgap og genererer høyere skjærspenninger. Dette gjør dem ypperlige for dispersive blandeoppgaver – for eksempel å bryte ned carbon black-agglomerater i halvledende kabelblandinger, der det å oppnå en jevn, tomfri overflate på det ekstruderte laget er avgjørende for ytelsen til høyspentkabelen. Sammengripende rotorer har også en tendens til å kjøre kjøligere fordi de utveksler materiale mellom rotorene mer effektivt, og forbedrer varmeoverføringen. Imidlertid er de mindre egnet for LSZH-formuleringer med ultrahøy fyllstoff på grunn av dreiemomentbegrensninger.

PES (polyetylen silikon) og spesialist rotorprofiler

For prosessering av silikonkabelforbindelser forhindrer spesialiserte lavskjær-rotorprofiler med større klaringer destruktiv mekanisk nedbrytning av silikongummien. Noen produsenter tilbyr modulære rotorsystemer som gjør at en enkelt gummielter kan rekonfigureres mellom rotortyper etter hvert som produktmiksen endres - en betydelig driftsfordel i kabelanlegg som produserer flere sammensatte familier på samme utstyr.

Blandingssyklusdesign og prosessparametre for kabelforbindelser

Blandesyklusen for en kabelblanding i en gummielter er ikke en enkel "legg til alt og bland" operasjon. Rekkefølgen og tidspunktet for tilsetning av ingredienser bestemmer direkte spredningskvaliteten og sikkerheten ved sviding. En godt konstruert syklus for en mellomspennings EPR-isolasjonsmasse følger vanligvis denne strukturen:

1. Trinn 1 – Polymer tygging (0–2 min): EPR- eller EPDM-baller lastes og stempelet senkes. Rotorer kjører med 30–40 rpm for å myke opp og bryte ned polymeren, redusere startviskositeten og forberede matrisen for å ta imot fyllstoffer. Batchtemperatur når vanligvis 80–100°C.
2. Trinn 2 – Fyllstoffinkorporering (2–7 min): Kalsinert leire, silika og kjønrøk (for halvledende kvaliteter) tilsettes trinnvis eller alt på en gang avhengig av fyllstoffvolum. Ramtrykket økes til 3–5 bar for å tvinge fyllstoffet inn i den mykede polymeren. Rotorhastigheten kan øke til 50–60 rpm i denne fasen. Temperaturen stiger til 120–140°C fra friksjon.
3. Trinn 3 – Tilsetning av olje og mykner (7–9 min): Parafiniske eller nafteniske oljer og myknere injiseres via væskedoseringssystemer. Dette senker sammensetningens viskositet og fordeler tilsetningsstoffer gjennom fyllstoff-polymermatrisen.
4. Trinn 4 – Avkjølingssveip (9–11 min): Rotorhastigheten reduseres, kjølevannsstrømmen maksimeres, og batchtemperaturen bringes til under 110°C før herdemidler tilsettes.
5. Trinn 5 – Kurativ tilsetning og endelig homogenisering (11–14 min): Svovel- eller peroksidherdesystemer, akseleratorer og antioksidanter tilsettes og blandes inn. Endepunkt bestemmes av spesifikt energitilførsel som når målverdien, typisk 0,12–0,16 kWh/kg for denne forbindelsestypen. Partiet blir deretter dumpet til utslippsmøllen eller transportøren nedenfor.

Denne trinnvise tilnærmingen forhindrer svidning, sikrer jevn fordeling av hver ingrediens og produserer en blanding med en Mooney-viskositet (ML 1 4 ved 100°C) konsekvent innenfor ±3 Mooney-enheter av spesifikasjonen – et nivå av batch-til-batch-konsistens som åpen mølleblanding ikke kan oppnå.

Kvalitetskontrollparametre målt etter bearbeiding av gummielter

Hver batch som forlater gummielteren må valideres før den går over til ekstrudering. Kvalitetskontroll av kabelforbindelse involverer både reologisk og elektrisk testing.

• Mooney-viskositet (ASTM D1646): Måler sammensatt strømningsadferd. Viskositet uten spesifikasjoner forårsaker dimensjonal ustabilitet i ekstruderingen. Typisk spesifikasjonsvindu: ±5 Mooney-enheter rundt målverdien.
• Brenntid (Ts2, ASTM D2084): Bekrefter at ingen for tidlig vulkanisering skjedde under elteblanding. For EPR-forbindelser må Ts2 typisk overstige 8 minutter ved 135°C for å tillate sikker ekstruderingsbehandling.
• Volumresistivitet (IEC 60093): For isolasjonsforbindelser må volumresistiviteten overstige 10¹³ Ω·cm ved romtemperatur. For halvledende forbindelser må den være innenfor området 1–500 Ω·cm. Dispersjonskvaliteten fra elteren er den dominerende variabelen som kontrollerer denne verdien.
• Carbon Black Dispersion (ASTM D2663): Optisk mikroskopi eller skanningelektronmikroskopi av mikrotomerte prøver vurderer spredning på en skala fra 1–5. Grad 4 eller bedre (mindre enn 5 % udspredte agglomerater over 10 μm) er vanligvis nødvendig for isolasjon av mellomspentkabel.
• Tetthet og fyllstoffinnhold: Bekrefter at fyllstoffet var fullstendig innarbeidet under elteblandingen. Betydelig tetthetsavvik fra spesifikasjonen indikerer ufullstendig blanding eller ingrediensbelastningsfeil.
• Strekkstyrke og forlengelse ved brudd (IEC 60811-1): Målt på herdet testplakk. Underdimensjonerte strekkverdier indikerer dårlig polymer-fyllstoffinteraksjon som følge av utilstrekkelig eltedispersjon.

Kapasitet og skalavalg av gummieltemaskin for kabelanlegg

Gummi-eltemaskiner for bearbeiding av kabelblandinger er tilgjengelig i et bredt spekter av kapasiteter, fra laboratorieenheter på 0,5 liter til produksjonsmaskiner på 650 liter eller mer. Å velge riktig maskinstørrelse krever balansering av batchstørrelse, syklustid, nedstrøms ekstruderingslinjeforbruk og lagerstyringsstrategi.

Et kabelanlegg som kjører to 90 mm ekstrudere for mellomspent EPR-kabel med en kombinert ytelse på 600 kg/time vil kreve omtrent 10 batcher per time fra en 75-liters elter som produserer 60 kg batcher per 6-minutters syklus, eller 3 batcher i timen fra en 200-liters eltemaskin per 130-kg batch-produserende 130-minutt. Den større elteren vinner vanligvis på energieffektivitet per kilo blandet, men den mindre enheten gir raskere oppskriftsskifte for planter med høy produktvariasjon.

Automatisering og prosesskontroll i moderne gummieltesystemer

Dagens gummieltemaskin er langt unna de manuelt styrte batchblanderne for to tiår siden. Helautomatiske eltelinjer for produksjon av kabelblandinger integrerer flere lag med kontroll og datahåndtering som direkte forbedrer sammensetningens konsistens og reduserer avfall.

Gravimetriske ingrediensdoseringssystemer

Automatiserte veiebeholdere og væskedoseringspumper mater gummielteren med hver ingrediens til innenfor ±0,1 % av målvekten. Dette eliminerer den største kilden til batch-til-batch-variasjon i manuelle blandeoperasjoner. For kabelforbindelser der carbon black-belastningen må holdes til ±0,5 phr for å opprettholde konsistent volumresistivitet i det halvledende laget, er denne presisjonen ikke valgfri – den er avgjørende.

Energibasert blandingsendepunktkontroll

I stedet for å kjøre hver batch for en fast tid, beregner moderne eltekontrollsystemer kumulativ spesifikk energi (kWh/kg) i sanntid og dumper batchen når målenergien er nådd – uavhengig av om det tar 10 minutter eller 14 minutter på en gitt dag. Denne tilnærmingen kompenserer automatisk for omgivelsestemperatur, variasjoner i råmaterialets viskositet og rotorslitasje, og gir mer konsistent spredning enn tidsbasert kontroll alene. Studier i industrielle omgivelser har vist at energi-endepunktskontroll reduserer Mooney-viskositetsspredningen med 30–50 % sammenlignet med faste blandesykluser.

Oppskriftshåndtering og sporbarhet

Integrerte SCADA- eller MES-systemer lagrer hundrevis av sammensatte oppskrifter og logger alle prosessparametere – temperaturprofiler, rotorhastighet, energiinngang, dumptemperatur, batchvekt – for hver batch som produseres. Denne batch-sporbarheten er obligatorisk for kabelprodusenter som leverer strømkabler av brukskvalitet, der testlaboratorier krever fullstendig prosessdokumentasjon sammen med ferdige kabeltestrapporter.

Støv- og røykavsugsintegrasjon

Kjønnsort, MDH, ATH og silikastøv utgjør en alvorlig helse- og eksplosjonsrisiko. Gummi-elteinstallasjoner for prosessering av kabelblandinger integrerer vakuumavsug med ram-topp, støvoppsamling på beholdernivå og kammerventilasjonssystemer for å holde arbeidsplassens luftkvalitet innenfor tillatte eksponeringsgrenser. Dette er et område hvor den lukkede naturen til elteren allerede gir en fordel fremfor åpen mølleblanding fra et støvbegrensningsperspektiv.

Vanlige behandlingsproblemer ved blanding av kabelblandinger og hvordan du løser dem

Selv med godt vedlikeholdt utstyr og automatiserte kontroller, møter gummielterbehandling av kabelblandinger tilbakevendende problemer. Å forstå de grunnleggende årsakene gjør at prosessingeniører kan løse dem systematisk.

Sviding under blanding

For tidlig vulkanisering inne i elteren er den mest kostbare blandingsfeilen - en hel batch med blanding må kasseres og kammeret rengjøres, og taper både materiale og produksjonstid. Sviding skyldes oftest forsinket kurativ tilsetning (kurativ tilsatt mens blandingen er for varm), kjølesystemsvikt eller for høy rotorhastighet under det kurative inkorporeringsstadiet. Forebygging: håndhev streng temperaturportkontroll (dumptemperatur på masterbatch under 100°C før kurativ tilsetning), verifiser kjølevannstemperatur og strømningshastighet ved skiftstart, og kontroller kalibrering av gummieltertemperatursensor kvartalsvis.

Dårlig Carbon Black Dispersjon i halvledende forbindelser

Halvledende kabellag må ha glatt, godt spredt carbon black for å forhindre elektrisk spenningskonsentrasjon ved lederskjermen eller isolasjonsskjermens grensesnitt, som forårsaker for tidlig kabelsvikt under høy spenning. Dårlig spredning i elteren skyldes utilstrekkelig energitilførsel, feil fyllfaktor eller bruk av carbon black-kvalitet med for høy struktur (høy DBP-absorpsjon). Løsningene inkluderer å øke spesifikk energitilførsel, verifisere at fyllfaktoren er innenfor 0,65–0,75, og å evaluere en carbon black-grad med lavere struktur hvis spredningen forblir utilstrekkelig.

Inkonsekvent batchviskositet

Batch-til-batch Mooney-viskositetsvariasjon over ±5 enheter forårsaker ekstruderingsustabilitet – dimensjonsvariasjon i kabelisolasjonen, overflatedefekter i haiskinn eller trykksvingninger i formen. Grunnårsaker inkluderer variasjon i råmaterialets viskositet (tall for naturgummi og EPDM Mooney varierer mellom ballepartier), ufullstendig oljeabsorpsjon eller rotorslitasje som øker den effektive klaringen over tid. Adresser ved å stramme inngående inspeksjonsgrenser for råmateriale, verifisere kalibrering av oljedoseringspumpe og planlegge slitasjemåling av gummielterrotor hver 3000. driftstime.

Fyllstoffagglomerater overlever blanding i LSZH-forbindelser

Med 200 phr mineralfyllstoff kan ATH- eller MDH-partikler danne kohesive agglomerater som motstår spredning, spesielt hvis fyllstoffet har absorbert fuktighet. Fortørking av ATH eller MDH ved 80 °C i 4–8 timer før elting reduserer agglomeratdannelse og kan forbedre volumresistiviteten til den ferdige LSZH-forbindelsen med én størrelsesorden. Alternativt øker trykkstøt under innbygging av fyllstoff – fra 3 bar til 5–6 bar – trykkskjærspenningen på agglomerater og akselererer spredningen.

Energieffektivitet og miljøhensyn i gummielteroperasjoner

Gummi-eltemaskiner er energikrevende utstyr. En 250-liters eltemaskin med en 500 kW hoveddrivmotor kan forbruke 0,12–0,20 kWh elektrisk energi per kilo produsert sammensatt, avhengig av blandingens viskositet og syklustid. For et kabelforbindelsesanlegg som produserer 5 000 tonn per år, tilsvarer dette 600 000 til 1 000 000 kWh årlig – en betydelig strømkostnad og karbonavtrykk.

Flere strategier reduserer eltemaskinens energiforbruk uten at det går på bekostning av blandingskvaliteten:

• Motorer med variabel hastighet (VSD): Bytt ut hoveddrev med fast hastighet med VSD-systemer som lar rotorhastigheten følge prosesskurven nøyaktig. VSD ettermontering reduserer vanligvis eltemaskinens elektriske forbruk med 15–25 %.
• Optimalisert fyllfaktor: Å kjøre under 0,60 fyllfaktor sløser med energi fordi materialet sklir rundt rotorene uten å generere produktiv skjærkraft. Optimalisering av batchvekt til området 0,70–0,75 reduserer energien per kilogram blandet med 10–15 %.
• Varmegjenvinning fra kjølevann: Kjølevann som forlater eltekammeret ved 40–60 °C bærer betydelig termisk energi som kan gjenvinnes via varmevekslere til forvarme ingredienslagringsområder eller gi romoppvarming i vintermånedene.
• Eliminerer unødvendig omfresing av masterbatch: Noen kabelblandingsprosesser inkluderer et separat gjenmalingstrinn i åpen mølle etter elteren. Tekniske blandesykluser for å eliminere dette trinnet – ved å oppnå målspredning i elteren alene – fjerner både energiforbruk og arbeidskostnad.

Fra et utslippssynspunkt avgir kabelforbindelser som inneholder halogen flammehemmere røyk under høytemperaturblanding. LSZH-sammensetningsprosessering presenterer ikke dette problemet, og veksten av LSZH-kabler i infrastrukturprosjekter over hele verden reduserer gradvis volumer av halogenerte forbindelser behandlet gjennom gummielteutstyr globalt.

Vedlikeholdskrav for gummieltemaskiner i kabelsammensatt service

Bearbeiding av kabelblandinger er spesielt krevende for mekaniske komponenter i gummielter på grunn av den slipende naturen til mineralfyllstoffer, de høye fylltrykkene som kreves, og de kontinuerlige driftsplanene som er typiske for kabelproduksjon. Et strukturert vedlikeholdsprogram er avgjørende for å forhindre uplanlagt nedetid.

• Rotorspiss-klaringsmåling: Hver 1.000–1.500. driftstime, eller hver gang spredningskvaliteten begynner å synke, mål klaringen mellom rotorspissene og kammerveggen. Typisk ny klaring er 1–3 mm; klaring over 6–8 mm indikerer rotorslitasje som krever ombygging eller utskifting. Slitte rotorer reduserer skjærintensiteten og forringer spredningskvaliteten forutsigbart.
• Inspeksjon av rampakning: Stempletetninger hindrer massen i å slippe ut av blandekammeret under stempeltrykk. Forseglingssvikt forårsaker sammensatt forurensning av det hydrauliske systemet og potensielle sikkerhetsfarer. Inspiser tetninger hver 500. time; erstatte på en tidsbasert tidsplan hver 2000–3000 timer uavhengig av tilsynelatende tilstand.
• Rengjøring av kjølekrets: Mineralbelegg og biologisk begroing i kjølevannskretser reduserer varmeoverføringseffektiviteten, noe som får batchtemperaturer til å drive oppover. Skyll og avkalk kjølekretser hver 6. måned, og behandle kjølevann med biocid og kalkinhibitor kontinuerlig.
• Utløpsdørtetning og låsemekanisme: Falldøren i bunnen av blandekammeret må tettes fullstendig under blandingen for å opprettholde stempeltrykket og forhindre lekkasje av forbindelsen. Inspiser låsepinnene og tetningene hver 200. time i LSZH-service med høy fyllmasse.
• Analyse av girkasseolje: Send girkassesmøreoljeprøver for laboratorieanalyse hver 1000. time. Forhøyet antall jern- eller kobberpartikler indikerer lager- eller girslitasje og tillater intervensjon før katastrofal girkassesvikt – noe som kan ta en stor eltemaskin ut av drift i 4–8 uker mens deler anskaffes.

Kabelblandingsanlegg budsjetterer typisk 3–5 % av kjøpsprisen for gummielter årlig for planlagt vedlikehold , med størstedelen av denne kostnaden som kan tilskrives rotoroppussing (hardvendte sliteoverflater med wolframkarbid eller lignende belegg) og utskifting av tetninger.

Sammenligning av gummielter med alternative blandeteknologier for kabelforbindelser

Kabelforbindelsesprodusenter vurderer av og til alternativer til gummieltemaskinen. Å forstå hvor alternativene lykkes og hvor de kommer til kort, tydeliggjør hvorfor elteren fortsatt er dominerende i denne applikasjonen.

Den praktiske konklusjonen fra denne sammenligningen: Ved produksjon av kabelblandinger kombineres gummielteren med nedstrøms åpen mølleplate for 80–90 % av produksjonsscenariene. Eltemaskinen gir overlegen spredning; den åpne møllen gir arkformen som kreves av ekstrudermatingssystemer. Dette er komplementære teknologier, ikke konkurrerende.

Trender Shaping Rubber Kneader Bruk i kabelsammensetningsbehandling

Flere trender på industrinivå påvirker hvordan kabelprodusenter spesifiserer, betjener og optimaliserer gummielteutstyr i dag og i nær fremtid.

Vekst i LSZH-kabeletterspørselen

Bygge- og konstruksjonsforskrifter i Europa, Midtøsten og Asia-Stillehavet krever gradvis LSZH-kabler i offentlig infrastruktur. Det globale LSZH-kabelmarkedet ekspanderer med hastigheter på 7–10 % årlig i noen regioner. For produsenter av gummielter betyr dette økende etterspørsel etter maskiner med høyt dreiemoment som er i stand til å behandle 200 phr mineralfyllstoffer – en teknisk krevende applikasjon som favoriserer førsteklasses spesialkonstruert utstyr fremfor lavkostalternativer.

Kabelforbindelser til elektriske kjøretøy

Ladekabler for elbiler og høyspenningskabler for kjøretøy krever forbindelser som kombinerer høy fleksibilitet (for gjentatt bøyning), varmebestandighet (125 °C eller høyere) og kjemisk motstand mot bilvæsker. Silikongummi og tverrbundne polyolefinforbindelser behandlet på gummiknadere betjener dette markedet. Ettersom produksjonen av elbiler øker globalt, øker etterspørselen etter disse spesialiserte kablene raskt, noe som trekker ytterligere eltekapasitet i bruk.

Digital prosessoptimalisering og AI-assistert blanding

Noen fremtidsrettede kabelsammensetningsanlegg implementerer maskinlæringsmodeller som forutsier batch Mooney-viskositet i sanntid fra eltemoment- og temperaturdata, slik at kontrollsystemet kan justere rotorhastigheten eller forlenge blandesyklusen før dumping – i stedet for å oppdage viskositet utenfor spesifikasjonen under testing etter batch. Tidlige brukere av disse systemene rapporterer om førstegangsavkastningsforbedringer på 2–4 prosentpoeng og reduksjoner i sammensatt skraprate på 30–40 %.

Bærekraftspress på sammensetningsformulering

Økende press for å eliminere begrensede stoffer – visse myknere, blybaserte stabilisatorer i PVC, halogenerte flammehemmere – driver omformulering av kabelforbindelser. Nye formuleringer oppfører seg ofte annerledes i gummielteren enn forbindelsene de erstatter: høyere smelteviskositet, forskjellige fyllstoff-polymer-interaksjoner, lengre blandesykluser. Utviklere av kabelblandinger må revalidere eltemaskinens blandesykluser når formuleringene endres, noe som øker arbeidsbelastningen for prosessteknikk, men også skaper muligheter for å optimalisere energiforbruket og batchsyklustiden samtidig.
