Hvordan jeg fikset vår ødelagte eltemaskin (og hva jeg lærte)

Det korte svaret: A Broken Eltemaskin Kan fikses - hvis du vet hvor du skal lete

Da eltemaskinen vår gikk i stykker midt i partiet, var den første reaksjonen panikk. Vi hadde materiale i kammeret, en produksjonsfrist, og ingen anelse om om vi så på en 20-minutters reparasjon eller en to-ukers venting på deler. Det viste seg å være ingen av delene. De fleste eltefeil faller inn i tre kategorier: mekanisk slitasje, elektriske feil og operatørrelaterte problemer — og flertallet kan løses på stedet uten å sende hele enheten tilbake til produsenten.

Denne artikkelen går gjennom nøyaktig hva som skjedde med maskinen vår, hvordan vi diagnostiserte den, hva reparasjonen innebar, og hva vi endret etterpå for å forhindre at det skjer igjen. Hvis elteren din er nede akkurat nå, start med diagnosedelen. Hvis du leser dette før problemer kommer, er vedlikeholdstabellen nær slutten verdt tiden din.

Hva skjedde: Hvordan eltemaskinen vår brøt sammen

Det begynte med støy. Omtrent førti minutter inn i en standard miksesyklus begynte elteren å produsere en rytmisk malende lyd – ikke et katastrofalt smell, bare en lav, vedvarende metall-på-metall-tone som ikke var der dagen før. Vi stoppet partiet, ryddet materialet så godt vi kunne, og slått av.

Ved visuell inspeksjon så ingenting åpenbart feil ut. Rotorbladene var intakte. Kammerveggene hadde ingen synlige sprekker. Drivremmen var under normal spenning. Men da vi prøvde å starte på nytt, gikk motoren, men rotorene snudde ikke. Girkassen hadde tatt beslag.

Dette er faktisk en av de mer vanlige feilmodusene i interne eltere som brukes til gummi- og polymerblanding. Girkassen i en elter sitter mellom motoren og rotorakslene, og reduserer hastigheten og multipliserer dreiemomentet. Når smøringen svikter - enten fordi oljenivået falt, oljen ble degradert eller en tetning slipper inn forurensninger - begynner girene å gå metall-til-metall. Hvis du fanger det tidlig, får du en støyende lyd. Går du glipp av det, får du en beslaglagt enhet.

I vårt tilfelle hadde en slitt akseltetning tillatt fint gummistøv å vandre inn i girkassen over flere måneder. Oljen hadde blitt forurenset og mistet sin viskositet. Vi hadde ikke fanget det fordi vedlikeholdskontrollene våre ikke så på oljetilstanden – bare oljenivået. Det skillet er viktig, og det er noe vi endret umiddelbart etter reparasjonen.

Diagnostisere en eltefeil: Hvor skal du begynne

Hvis eltemaskinen din har sluttet å virke eller oppfører seg unormalt, motstå fristelsen til å starte den på nytt gjentatte ganger. Slik blir små problemer store. Arbeid i stedet gjennom en strukturert diagnose før du berører noe annet.

Trinn 1 — Karakteriser symptomet

Arten av feilen forteller deg mye om årsaken. Bruk følgende som utgangspunkt:

• Motoren går, rotorene beveger seg ikke: Sannsynligvis en girkasse, kopling eller nøkkel/kilesporfeil
• Motoren starter ikke: Sjekk strømforsyning, overbelastningsrelé, termisk utkobling eller VFD-feilkoder
• Rotorene snur, men blandingen er dårlig: Slitte rotorblader, feil klaring eller problem med temperaturkontroll
• Uvanlig støy under drift: Lagerslitasje, fremmedlegemer i kammeret eller smøresvikt
• Overoppheting: Blokkerte kjølekanaler, feil temperatursensor eller overdreven friksjon i drivverket
• Materiale som lekker fra tetninger: Slitte spissetetninger eller rotorendetetninger, som vanligvis krever planlagt utskifting

Trinn 2 — Sjekk den elektriske siden først

Elektriske feil er ofte enklere og billigere å fikse enn mekaniske, så utelukk dem først. Sjekk innkommende spenning på alle tre fasene - en elter som kjører på to faser vil overopphete motoren og stoppe under belastning. Inspiser overbelastningsreléinnstillingen og sammenlign den med motorens merkeskiltstrøm. Se etter feilkoder på frekvensomformeren hvis maskinen bruker en. I mange tilfeller er det som ser ut som et mekanisk havari faktisk en utløst beskyttelsesenhet som tilbakestilles med et knappetrykk.

Trinn 3 — Inspiser drivverket

Med strømmen isolert og låst ute, forsøk manuelt å rotere rotorakslene. På de fleste eltere kan du bruke en dreiestang eller muffe på rotorakselenden. Hvis akslene ikke vil rikke, er problemet i girkassen eller selve rotorene er grepet - muligens på grunn av herdet materiale inne i kammeret. Hvis akslingene dreier fritt, men motoren ikke driver dem, ligger problemet i koblingen mellom motor og girkasse.

Trinn 4 — Sjekk smøring

Ta en prøve av girkasseolje. Den skal være relativt klar eller ravfarget avhengig av smøremiddeltypen. Hvis oljen er svart, melkeaktig eller har synlige partikler, er forurensning problemet — ikke bare lavt nivå. Melkeaktig olje betyr vanninntrengning. Sort olje med metallpartikler betyr girslitasje. Mørk, tyktflytende olje med gummipartikler betyr forseglingssvikt, noe vi fant.

Reparasjonen: Hva vi faktisk gjorde for å fikse eltemaskinen

Når vi bekreftet at girkassen var problemet, delte reparasjonsprosessen seg inn i fem stadier. Hele jobben tok omtrent tre dager inkludert innkjøp av deler, som er i den raskere enden for girkassearbeid – hovedsakelig fordi vi hadde et rimelig forhold til en lokal industrileverandør som hadde akseltetningen på lager.

Trinn 1 — Rydd salen

Før noe mekanisk arbeid måtte blandekammeret ryddes. Vi var heldige - materialet var ikke fullstendig herdet og kunne fortsatt fjernes manuelt med varme påført kammerveggene. I tilfeller hvor materialet har herdet fullstendig, kan fjerningen ta lengre tid enn selve reparasjonen. Dette er en grunn til at det lønner seg å handle raskt når du først merker symptomer.

Trinn 2 — Tøm og skyll girkassen

Vi tappet den forurensede oljen helt, og spylt deretter girkassen med en lett spylevæske for å fjerne gjenværende slam og partikler. Dette trinnet hoppes ofte over når folk har det travelt med å komme i gang igjen, og å hoppe over det betyr at du setter fersk olje i et forurenset miljø. Slammet vil bryte ned den nye oljen i løpet av uker.

Trinn 3 — Bytt ut den defekte akseltetningen

Den slitte rotorakseltetningen var grunnårsaken. Disse tetningene sitter mellom eltekammeret og girkassehuset, og hindrer prosessmateriale i å vandre inn i smøremiddelsystemet. På vår maskin er tetningen en radialtetning av leppetypen med PTFE-løpeoverflate. Originalen hadde vært i bruk i omtrent 4200 timer — produsenten anbefaler inspeksjon etter 3000 timer og utskifting ved 5000 eller ved tegn på slitasje, avhengig av hva som kommer først. Vi var innenfor intervallet på papiret, men driftsforholdene - slipemiddel, forhøyet temperatur - hadde akselerert slitasje.

Utskifting av tetninger på en intern elter er ikke trivielt. Rotorakselen må trekkes delvis tilbake for å få tilgang til tetningshuset, noe som betyr å koble fra koblingen og støtte akselen ordentlig. Vi brukte maskinens egne vedlikeholdsløftepunkter og et akselstøttefeste lånt fra et naboanlegg. Forsøk på dette uten riktig akselstøtte risikerer å skade lagerhuset.

Trinn 4 – Inspiser og sett sammen

Med akselen delvis ute benyttet vi anledningen til å inspisere rotorlageret. Det viste tidlige tegn på pitting på det indre løpet - ikke kritisk ennå, men notert. Vi registrerte det i vedlikeholdsloggen og flagget det for utskifting ved neste planlagte nedleggelse. Selve girene, til tross for oljeforurensningen, viste ingen scoring utover normale slitasjemønstre. Dette var delvis fordi vi hadde fanget opp problemet før maskinen hadde gått lenge nok til å forårsake skade på utstyret.

Trinn 5 - Påfyll, innkjøring og verifiser

Vi fylte på girkassen med produsentspesifisert girolje — ISO VG 220 i vårt tilfelle — til riktig nivåmerke. Deretter kjørte vi elteren ubelastet i 30 minutter mens vi overvåket girkassetemperaturen og lyttet etter unormale lyder. Temperaturen stabilisert på 52°C, som er innenfor det normale driftsområdet. Vi kjørte deretter en testbatch på 60 % av normal fyllvekt før vi gikk tilbake til full produksjon.

Vanlige kneader-feilpunkter og hva som forårsaker dem

Problemet vårt med forurensning av girkassen er ikke unikt. Etter å ha snakket med vedlikeholdsingeniører ved flere andre sammensetningsoperasjoner, dukket det opp et klart mønster av vanlige feilmoduser. Tabellen nedenfor oppsummerer de hyppigst rapporterte problemene med interne eltere, deres typiske årsaker og hva reparasjonen vanligvis innebærer.

Det som skiller seg ut i denne tabellen er det hver feilmodus som er oppført, kan enten helt eller delvis forebygges . Ingen av dem er tilfeldige handlinger av mekanisk skjebne. De har alle forløpere - tegn som vises før maskinen stopper - og de fleste av dem kan fanges opp av et vedlikeholdsprogram som går utover enkel visuell inspeksjon.

Forstå den interne elteren: hvorfor den brytes ned slik den gjør

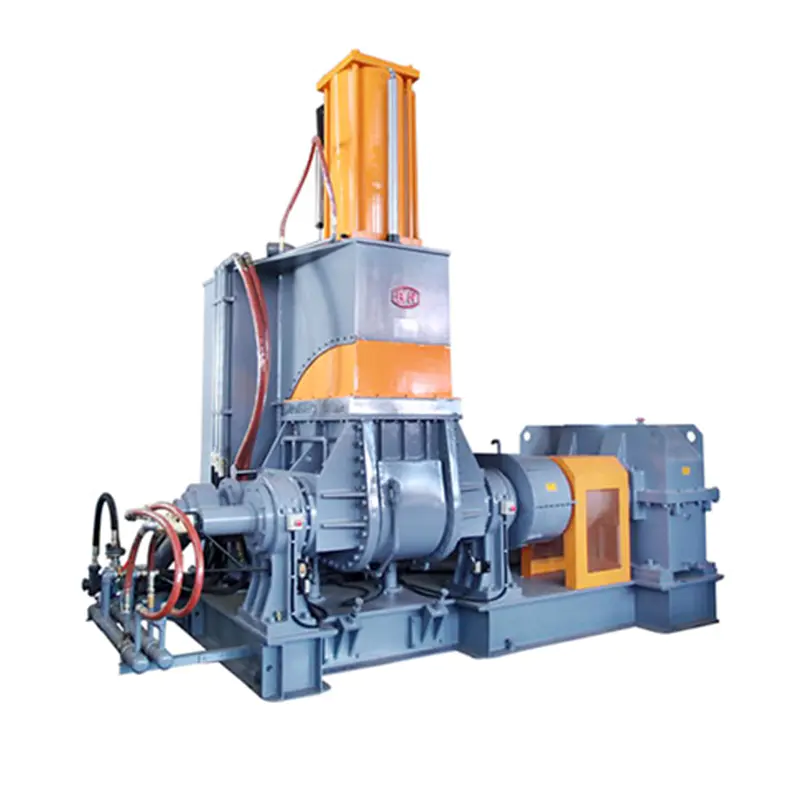

For å vedlikeholde en eltemaskin på riktig måte, hjelper det å forstå hva maskinen faktisk gjør og hvorfor det setter spesifikke komponenter under stress. En intern elter - noen ganger kalt en mikser av Banbury-typen eller ganske enkelt en eltemaskin - fungerer ved å rotere to sammenlåsende rotorer inne i et forseglet blandekammer. Materiale lastes gjennom en toppstempel, komprimeres, skjæres mellom rotorbladene og kammerveggene og homogeniseres gradvis.

Styrkene som er involvert er betydelige. En produksjons-elter som blander karbon-svart-fylt gummiblanding kan fungere på dreiemoment over 50 000 Nm på rotorakslene. Den lasten går direkte gjennom girkassen. Girkassen på en elter er ikke en lett-duty-enhet - det er et tungt industrielt skrueformet eller cylindrisk girsett med store, kasseherdede gir - men den har fortsatt grenser, og disse grensene er definert av smørekvalitet, lagertilstand og tetningsintegritet.

Det termiske miljøet legger til et nytt lag med stress. Eltemaskiner fungerer vanligvis ved kammertemperaturer mellom 60°C og 180°C, avhengig av blandingen. Noen prosesser går høyere. Varmen kommer inn i maskinstrukturen, påvirker tetningsmaterialer og akselererer nedbrytning av smøremiddel. En girkasseolje som er klassifisert for 5000 timer ved 60°C, kan brytes ned i løpet av 2500 timer hvis omgivelsestemperaturene rundt girkassen konsekvent er 90°C.

Tetningssystemet er broen mellom høytemperatur, forurenset prosessmiljø og det rene, smurte drivsystemet. Når det fungerer, tenker du aldri på det. Når det svikter, følger girkassen etter kort tid etter.

Hva vi endret etter sammenbruddet

Å få elteren i gang igjen var trinn én. Å sørge for at den ikke brøt sammen på samme måte igjen var trinn to. Vi gjorde fire spesifikke endringer i vedlikeholdstilnærmingen vår, og ingen av dem krevde betydelige investeringer.

Overvåking av oljetilstand i stedet for nivåovervåking

Vi har lagt til en enkel oljetilstandskontroll til den ukentlige vedlikeholdsrutinen. Dette innebærer å trekke en liten prøve fra dreneringspunktet for girkassen og gjøre en visuell sjekk - farge, klarhet, tilstedeværelse av partikler eller skum. Det tar omtrent fem minutter. Vi sender også en prøve til laboratorieanalyse hvert halvår. Laboratorietesten koster omtrent € 80 per prøve og forteller oss viskositet, forurensningsnivå og oksidasjonstilstand. Det er en billig forsikring mot en ombygging av girkassen på €15 000.

Redusert intervall for utskifting av tetninger for våre betingelser

Vi hadde fulgt produsentens standardintervall på 5000 timer for utskifting av akseltetninger. Etter sammenbruddet snakket vi med OEMs serviceteam og fikk vite at for forbindelser med høy fyllstoffbelastning – som beskriver det meste av det vi kjører – anbefaler de å redusere dette til 3000 timer. Vi oppdaterte vedlikeholdsplanen vår deretter. Selve selene koster rundt €120 hver. Å erstatte dem proaktivt er en brøkdel av kostnadene ved en forurensningsindusert girkassefeil.

Temperaturtrend på girkassen

Vi la til en billig infrarød termometersjekk til de daglige operatørrundene. Overflatetemperaturen på girkassen logges hver morgen. Vår baseline i normal drift er 48–55°C. Hvis det går over 65 °C uten en åpenbar forklaring (som en uvanlig varm omgivelsesdag), utløser det en undersøkelse før det blir en fiasko. Denne typen enkle trender fanger opp smøreproblemer tidlig – et nedbrytende smøremiddel mister termisk effektivitet og girkassen blir varmere.

Reservedelsstrømpe for eltemaskinen

En av tingene som forlenget nedetiden vår var å vente på at akseltetningen skulle komme. Vi har nå ett sett med rotorduppetetninger, en akseltetning per rotor og ett motorkoblingselement på hyllen. Den totale verdien av deler er under €500. Delene tar liten hylleplass. Men å ha dem tilgjengelig betyr at hvis den samme feilen skjedde i morgen, ville vi være tilbake på én dag i stedet for tre.

Forebyggende vedlikeholdsplan for en eltemaskin

Basert på vår erfaring og samtaler med andre operatører, representerer følgende tidsplan en praktisk grunnlinje for å opprettholde en intern eltemaskin i kontinuerlig produksjonsbruk. Juster intervaller basert på sammensatt type, driftstimer per dag og miljøforhold.

Når du skal ringe en spesialist i stedet for å fikse det selv

Ikke alle eltereparasjoner er innenfor rammen av internt vedlikehold. Å vite hvor den linjen er kan redde deg fra å gjøre et problem verre.

Internt arbeid er generelt hensiktsmessig for: utskifting av tetninger der prosedyren er dokumentert, oljeskift og tilstandsovervåking, utskifting av koblingselementer, elektrisk feildiagnose og grunnleggende rotorinspeksjon med kammeret åpent.

Spesialistinvolvering anbefales for: demontering av girkasse og inspeksjon av gir utover oljeprøvetaking, fjerning av rotor og utskifting av lager, inspeksjon av kammervegg for slitasje eller sprekker, innrettingsmåling og korrigering etter større komponentutskifting, og enhver situasjon der feilmodus er uklar etter en grundig diagnose på stedet.

Noen elteprodusenter tilbyr servicekontrakter som inkluderer periodiske spesialistinspeksjoner. Disse kan være verdt kostnadene for maskiner som kjører tre skift i kontinuerlig produksjon, hvor uplanlagt nedetid er svært kostbart. For maskiner som kjører ett skift med planlagte ukentlige vedlikeholdsvinduer, er det vanligvis tilstrekkelig med et sterkt internt program.

En ting som er verdt å merke seg: Hvis maskinen din er ute av garantien og du må velge mellom en større reparasjon og utskifting, få en skikkelig vurdering før du bestemmer deg. En godt vedlikeholdt eltemaskin kan fungere pålitelig i 20–30 år. En maskin som har blitt forsømt og har akkumulert problemer i girkassen, lagrene og rotorsystemet samtidig kan koste mer å reparere enn den er verdt - men den vurderingen må gjøres av noen som faktisk har sett på maskinen, ikke estimert eksternt.

Lessons from our kneader breakdown – oppsummert

Å gå gjennom havari- og reparasjonsprosessen var ikke morsomt, men det ga klarhet om hva vi gjorde galt og hva som måtte endres. Hvis det er en kortversjon av alt ovenfor, er det denne:

• Å sjekke oljenivået er ikke det samme som å sjekke oljens tilstand - både materie og tilstand betyr mer
• Intervaller for utskifting av tetninger fra produsenten er for standardforhold; aggressive forbindelser eller høye temperaturer garanterer kortere intervaller
• Temperaturtrender fanger opp problemer før de blir feil
• Å ha et lite lager av kritiske reservedeler reduserer nedetiden dramatisk når noe går galt
• Å handle på tidlige advarselsskilt - støy, temperaturøkning, visuell lekkasje - er alltid billigere enn å vente på et fullstendig sammenbrudd

Eltemaskinen har nå vært i drift i syv måneder siden reparasjonen uten flere problemer. Vedlikeholdsendringene vi har gjort er ikke kompliserte eller dyre. De er bare mer grundig enn det vi gjorde før - og i ettertid var gapet mellom "grundig" og "tilstrekkelig" der problemet levde hele tiden.
